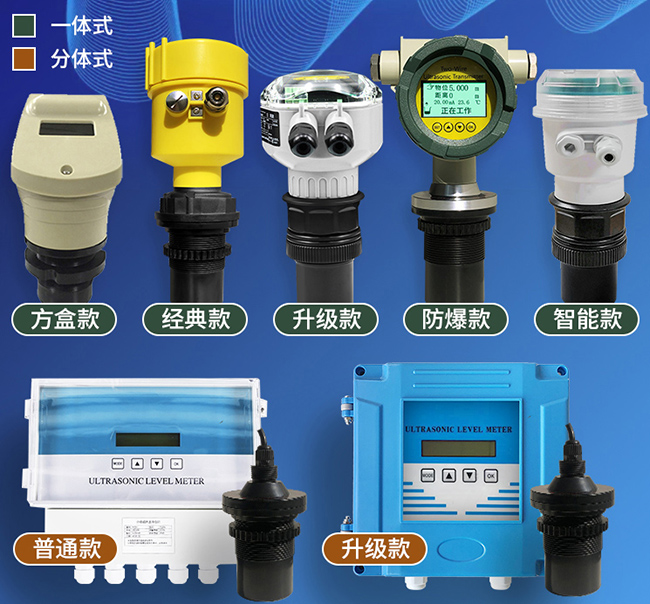

超聲波液位計概述

衷心感謝您選購本公司超聲波液位計！

本儀器包含多項自研的**技術，擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。

本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

超聲波液位計具有如下特點

1.穩定可靠

我們?cè)陔娐吩O(shè)計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。

2.**技術

**的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

3.精度高

我公司擁有的聲波智能**技術，使超聲波液位計的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。

4.故障率低、易安裝、易維護

本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

5.多種防護

儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

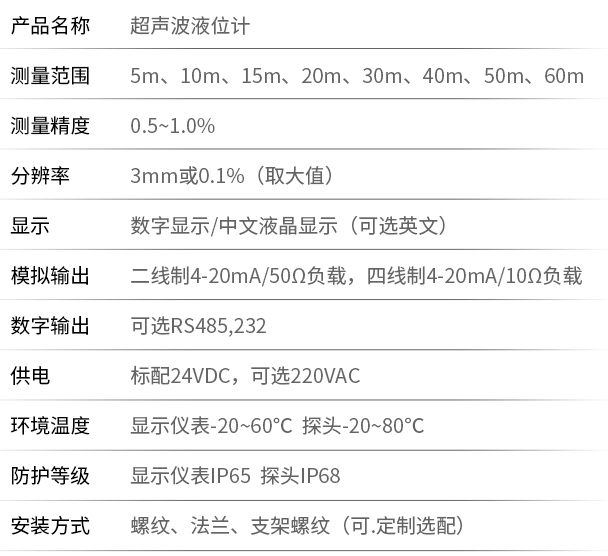

超聲波液位計技術指標及選型代碼

超聲波液位計安裝

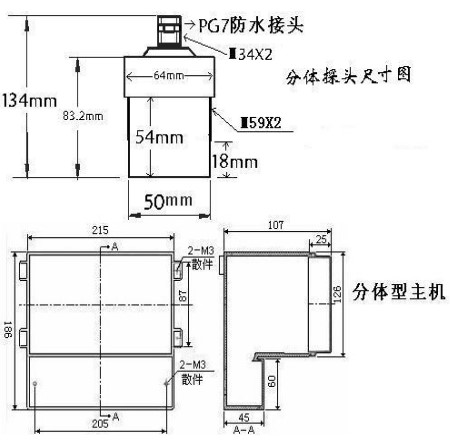

1儀表尺寸圖如下：

注：儀表尺寸會根據型號的不同而有所改變，若有不同會預先告知。

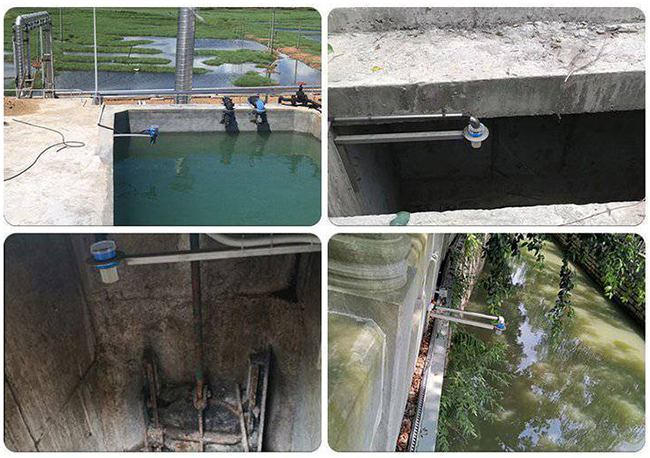

2 儀表安裝方式

支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。

法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

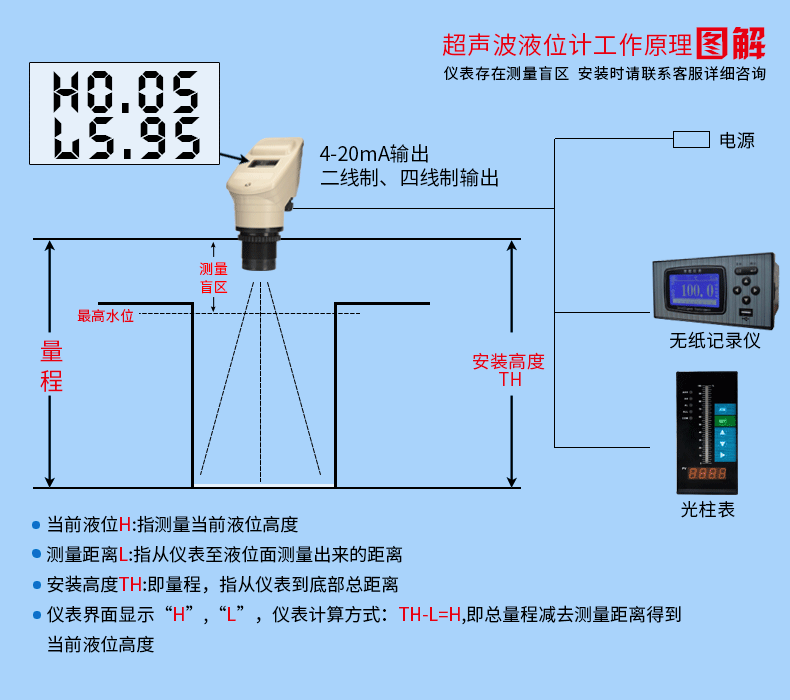

3 儀表安裝原則

1）換能器發射面到*低液位的距離，應小于選購儀表的量程。

2）換能器發射面到*高液位的距離，應大于選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

4 安裝注意事項

1）儀表外殼*好與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，*好在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，*好在液位儀周圍加設防高、低溫裝置。

5 儀表接線

針擰開后蓋即可看見儀表的接線板，如下圖所示：

接線柱說明：

額定電壓：DC24V，4～20mA電流輸出， XPS02：+接BA-2二芯專用電纜紅線跟黑線，－接BA-2二芯專用電纜屏蔽線。

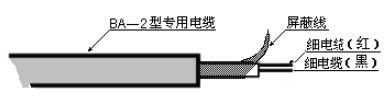

BA-2二芯專用電纜說明：

注意：

1）BA－2專用電纜的長度應（分體機專用）≤50米

2）超聲波液位計到控制室的距離應≤1200米

3）給DC24V電源上電前后，請仔細檢查電源的*性，注意不要接反。

4）儀表使用DC24V時，在儀表上電后，儀表電源輸入端的電壓不低于21V。

5）4～20mA輸出線的*大負載應小于500歐姆。
