相信很多朋友在購買電磁流量計時，都會關心流量計的安裝位置和前后直管段的長度。為什么要有足夠長的直管段呢，多長的直管段足夠用呢？下面我們來探討一下。

電磁流量計的高精度特性與流量計的測量原理密切相關，速度型流量計的測量原理是以流體在管道內的流速乘以管道橫截面積而計算流體流量的。對此，安裝時必須保證管段內充滿被測介質，達到滿管狀態，才能確保電磁流量計測量精度。

其次，流量計的測量精度還受測量介質的流動狀態影響，所測介質的精度與流動介質的流動狀態有關，而流動狀態又受管道中的擾流件影響，所以為了得到正確的測量結果，流量計的理想的測量點應該是：在介質滿管的前提下，介質處于紊流狀態，此時的雷諾數Re≥4000，故需要有足夠的直管段讓介質流體狀態處于較好的紊流狀態。

那么，電磁流量計多長的直管段才能滿足基本要求？

在確保管道內充滿被測介質，也就是“滿管”狀態下，上游至少保留5D（D-管徑長度）的直管段，下游至少2D的直管段。

另外，電磁流量計在安裝時還應考慮以下事項：

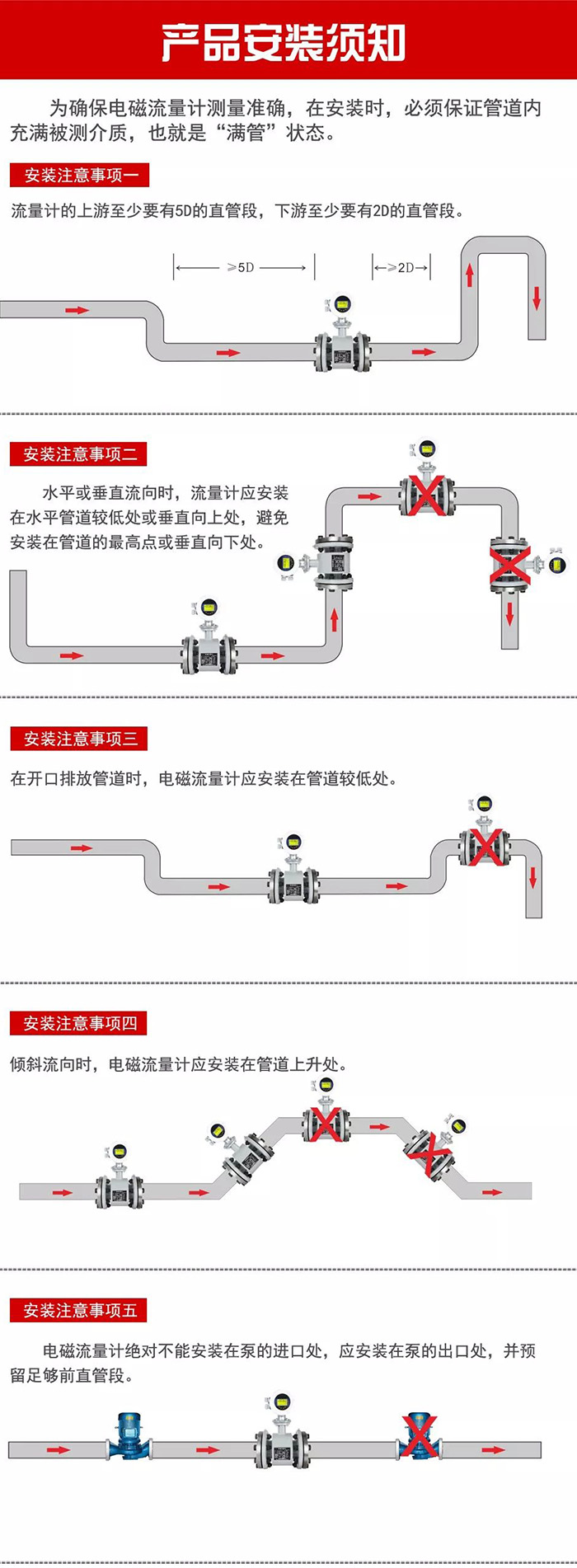

附：安裝示意圖
