渦街流量計如何接線圖

發布時間:2023-04-27 10:34:06??點擊次數:2696次

渦街流量計接線方式

*先在接線之前我要給大家強調兩個安全問題:

(1)禁止帶電進行操作

(2)確定供電類型和方式

這兩步是執行的,如果有一步?jīng)]用完全,我完全不建議繼續操作下去,因?yàn)榘踩院头€(wěn)定性無法得到保障。做完上面的安全步驟,下面我們開始介紹接線板和電源。


A.接線板端子說明

目前主流的渦街流量計分為兩種類型,根據供電方式不同區分,分為24V 供電和電池供電兩類。

1、24V 供電類

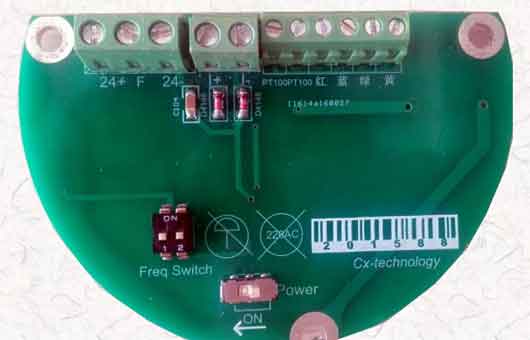

24V接線板


2、電池供電類

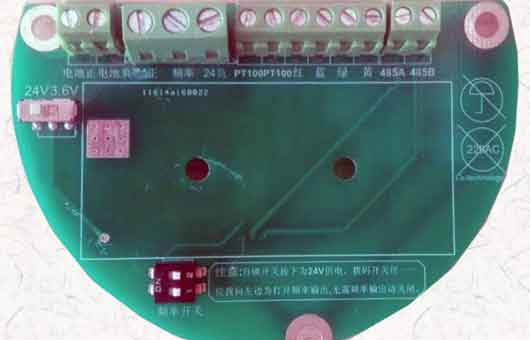

電池接線板

這兩張圖片是兩類接線板端子圖,大家作為了解,下面我會給大家一個詳細的電源接線圖,這樣就會一目了然。


B. 電源的接法(圖示)

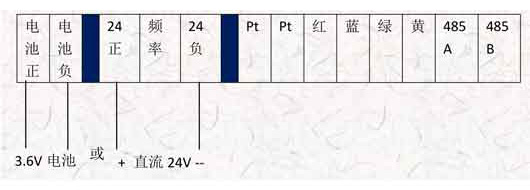

1. 24V 供電接法:

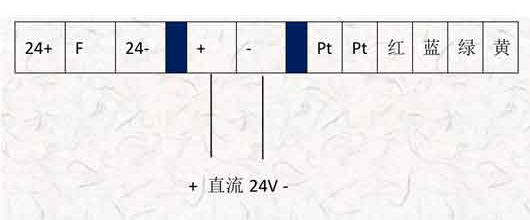

(24V 供電接法)


2. 電池供電板接法:


(電池供電板接法)


C. 輸出接法:

1、2 線制 4-20mA 輸出接法:

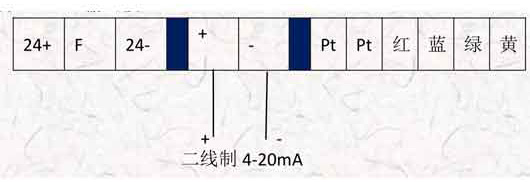

(2 線制 4-20mA 輸出接法)

若現場設備為四線制的,請 + 接外供電,-- 接 4-20mA 接收+,然后負負相連即可


2、 頻率輸出接線:

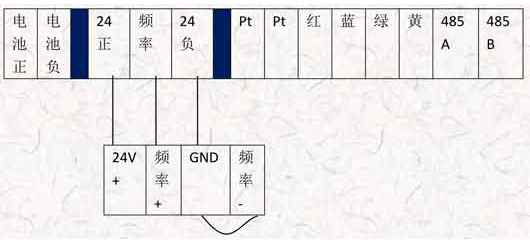

A、電池板:


(電池板)

一般情況頻率為四線制,可以將頻率負線和 GND 相連從而構成回路,如果現場接收裝置為三線制,請確認好電壓,按圖直接相連即可。

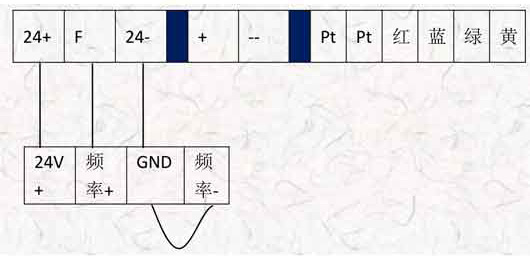

B、24V 供電板子:


(24V 供電板子)


3、 RS-485 通訊接法:(僅電池板具有該端口)

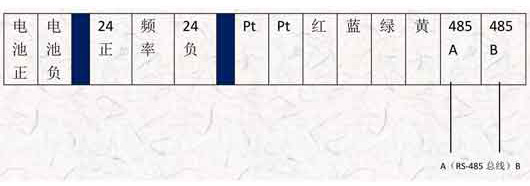

( RS-485 通訊接法)

上面主要的鏈接點,關于溫度傳感器、壓力傳感器的鏈接我會在下文用說明圖的方式為大家展示。


D. 其他接線說明:

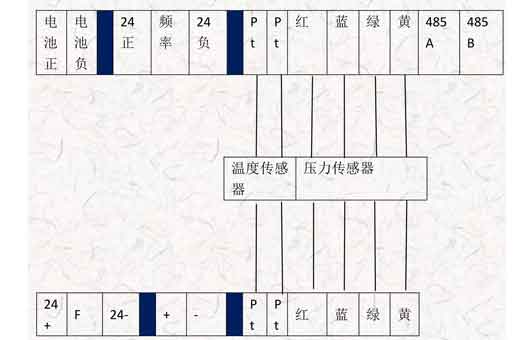

(溫度傳感器、壓力傳感器接線圖)

該圖示中,兩種板子均有多個端口未介紹,該部分為溫度和壓力接口,在使用過程中一般是出廠設置好的,用于為儀表提供溫度或壓力補償,進行補償運算,客戶在使用過程中只要確保該部分接線完好無松動即可,客戶在維護過程中可以按照原有接線進行固定。
