浮球液位開關基本介紹：了解浮球液位開關接線圖前必須了解其工作原理或者說一些基本的組成，這樣你看了接線圖后也能夠明白到底是怎么回事，否則就算給你看了，你也不懂，接錯線而燒掉開關。這就是我們通常所說的：知其然，知其所以然。



浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小，速度快、工作壽命長，與電子開關相比，它又有抗負載沖擊能力強的特點，其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、燃料工業、油壓機械等發面都得到了廣泛的應用。

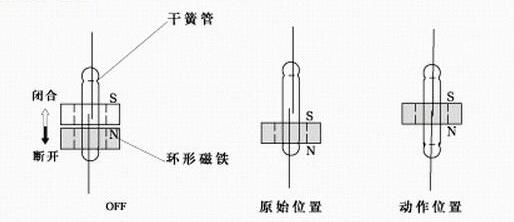

你看這張圖片就清楚了。

在密封的非導磁性管內安裝有一個或多個干簧管，然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球，液體的上升和下降將帶動浮球一起上下移動，從而使該非導磁性管內的干簧管產生吸合或斷開的動作，從而輸出一個開關信號(如上圖所示)

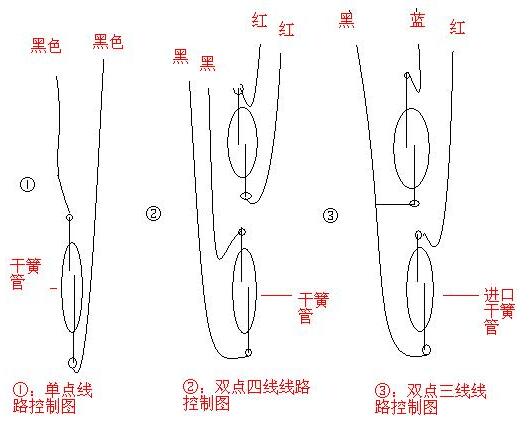

開關內部接線圖：上面已經給大家說過浮球液位開關的組成部分及基本的工作原理，那內部接線圖到底是怎樣的呢?這個其實要根據你所確定的液位動作點的數量來定，當然這里是根據干簧管式浮球液位開關來定的，具體同樣看圖：

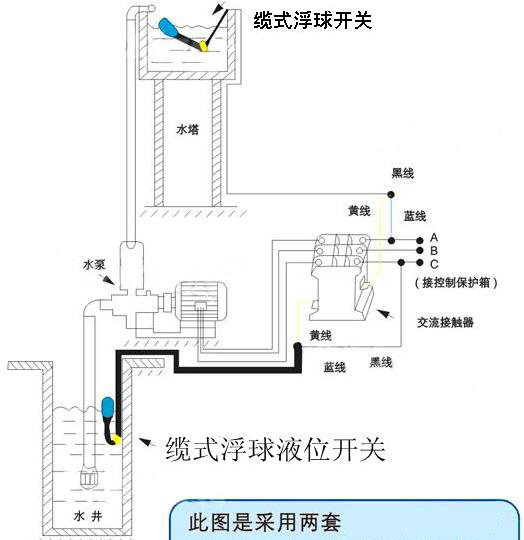

浮球液位開關外部接線圖：外部接線圖大部分都是與纜式浮球開關有關，因為干簧管式的浮球開關基本上都是使用于小型設備上，而其中都配備了電路板，所以這里展現的也與這個無關，具體同樣看圖：
